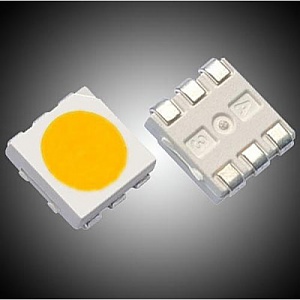

Еще совсем недавно приобрести достаточно яркий светодиодный светильник для автомобиля было делом непростым. Прилавки автомагазинов были заполнены светильниками, изготовленными на основе светодиодов SMD-5050.
http://forumupload.ru/uploads/0019/d5/11/10/24961.jpg

По своим характеристикам этот прибор ушел не сильно далеко от своих 3-х и 5-и миллиметровых собратьев с выводами. Рабочий ток его составляет 20 мА, а яркость незначительно выше за счет малого диаметра диска с люминофором. Однако производители светодиодов не стоят на месте и в данный момент появился достаточно богатый выбор.
Давайте попробуем разобраться в том что предлагается и как это лучше использовать.

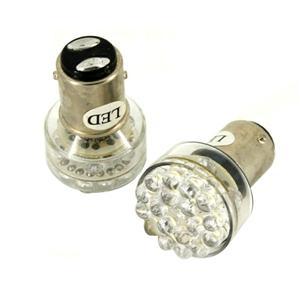

- Светильники-сборки выводных светодиодов.
http://forumupload.ru/uploads/0019/d5/11/10/36258.jpg

Недостатками таких светильников является узконаправленный пучок света, малая яркость, отрыв кристалла от подложки и т.д. и т.п. К достоинству можно отнести сравнительно малый рабочий ток.
Я бы не советовал применять данный вид светильников нигде вообще.

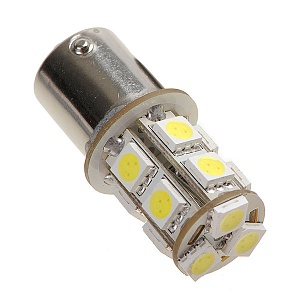

- Светильники на основе SMD-5050 уже являются "вчерашним днем", но вполне могут быть использованы для индикации и подсветки приборной панели и кнопок. Они бывают красные, желтые (почему-то в магазинах они редко встречаются), зеленые, синие и белые.
http://forumupload.ru/uploads/0019/d5/11/10/41879.jpg

Принцип их действия основан на засветке диска с люминофором УФ-светодиодом. Недостатком такого подхода является достаточно быстрое выгорание люминофора при максимальной мощности свечения. Еще одним недостатком является из низкая надежность. Из 100 штук неисправными могут оказаться 5-10 светодиодов, а еще 3-5 шт умрут в первый месяц эксплуатации. Светильники, построенные на основе этих приборов, нуждаются в специальных мерах (байпасах), снижающих уменьшения числа работающих светодиодов в результате выхода одного из них. Положительным моментом является равномерность светового потока в большом угле (почти 180˚), возможность выбора нужного оттенка белого света.
- Сверхяркие светодиоды, выполненные на диске люминофора большого диаметра.
http://forumupload.ru/uploads/0019/d5/11/10/90123.jpg

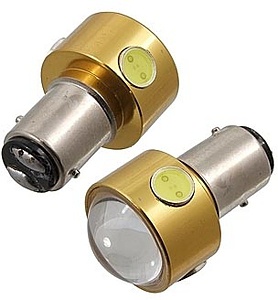

Диаметр диска которых составляет 7-9 мм. Принцип действия точно такой же как и у SMD-5050, но цвет только белый. Возможно имеются и другие цвета, но мне они не встречались. Яркость свечения сравнима со стандартной лампой накаливания мощностью 21 Вт. Ток светодиода может лежать в достаточно широких пределах и составлять 50-100 мА (при питании 13,5 В). В светильниках светодиоды м.б. установлены как одиночно, так и группами для фронтальной и боковой подсветки. Также светильник м. б. оснащен выпуклой линзой, собирающей свет в яркий однородный пучок.
http://forumupload.ru/uploads/0019/d5/11/10/21177.jpg

Область применения таких световых приборов ничем не ограничена.
- Сверхяркие светодиоды от производителя CREE. Данная технология запатентована и засекречена, по этой причине информации по ней нет. В автомобильных светильниках наибольшее распространение получили CREE Q5
http://forumupload.ru/uploads/0019/d5/11/10/49700.jpg

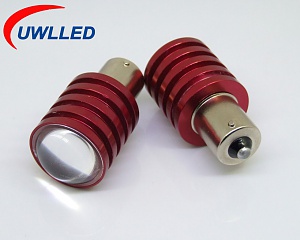

Этот светодиод отличается очень ярким белым светом при токе потребления 500 мА и падением напряжения на нем 3,5 В. Цвета: красный, желтый, синий, белый. Светильники, выполненные на его основе, как правило, имеют фокусирующую линзу и радиатор для охлаждения прибора.
http://forumupload.ru/uploads/0019/d5/11/10/94167.jpg

Область применения этих устройств - наружное освещение и сигнальные приборы.

Маркировка светодиодных светильников содержит его мощность. В случае сборки - суммарную мощность входящих в его состав светодиодов. Для её пересчета в мощность лампы накаливания нужно умножить примерно на 8. Нужно отметить, что маркировочная мощность к электрической не имеет никакого отношения. Так светильник BA15S CREE Q5 7 Вт от 13,5 В потребляет ток 125 мА, что ровняется 1,7 Вт электрической мощности.

Драйвер, используемый в цепи питания светодиода, заслуживает отдельного внимания. В брендовых моделях светильников применяется драйвер на основе ИМС PT4115. Он обеспечивает высокую стабильность светового потока и высокий КПД. В менее дорогих светильниках применяются токоограничивающие резисторы сопротивлением 50-100 Ом. Определить тип драйвера достаточно легко: изменяйте в небольших пределах напряжение питания и следите за поведением тока. В резистивных драйверах, при уменьшении напряжения, ток тоже уменьшается. В драйверах на основе линейного стабилизатора тока, при изменении напряжения, ток остается неизменным. При применении высокоэффективных драйверов на основе PT4115, при увеличении напряжения, ток уменьшается.
При покупке светильников в интернет-магазине, практически невозможно угадать какой тип драйвера будет применен в данном светильнике. Даже в совершенно внешне одинаковых светильниках м.б. установлены разные типы драйверов.

В заключении хочется еще раз отметить, что светодиоды чувствительны к высокой температуре. Температура свыше 80 градусов ведет к необратимым изменениям в кристалле и снижает срок службы прибора.
