Вашему вниманию представлена схема электронного замка с ключом таблеткой iButton модели DS1990A (Touch Memory). Ключ представляет собой устройство, которое имеет в своей памяти уникальный серийный номер. Уникальность состоит в том, что серийный номер состоит из 48 бит и как следствие этому, количество возможных вариантов составляет  281474976710656.
Описание электронного замка

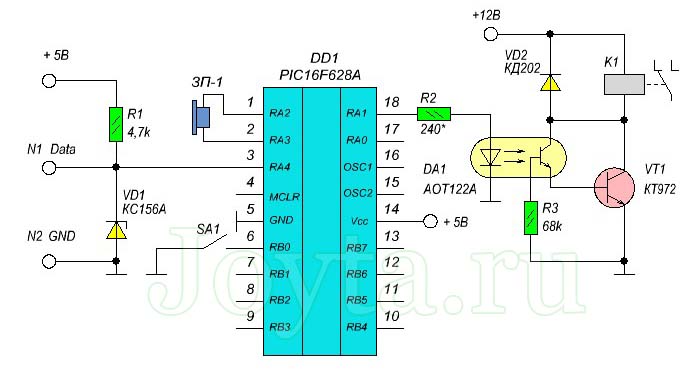

Замок собран на микроконтроллере фирмы Microchip PIC16F628A (627A, 648A). После подачи питания, микроконтроллер посылает импульс сброса длительностью 500 мкс и через 70 мкс проверяет ответ от DS1990A. Если ответа нет, то микроконтроллер ждёт еще примерно 80 мс  и снова передаёт импульс сброса. По такому алгоритму проверяется подключение ключа к замку.

http://forumupload.ru/uploads/0019/d5/11/7/691358.jpg
Если ответ есть, значит DS1990A подключен к замку. Затем посылается команда «читать ROM» (33h), после чего микроконтроллер переходит на приём и записывает в ОЗУ переданный таблеткой DS1990A номер, где сравнивает его с записанным номером в EEPROM. Если он совпадает с одним из них, то подается звуковой сигнал, и  устанавливается высокий уровень на выводе RA1 в течение 1,5 секунд. Оптопара DA1 (АОТ122А) откроет транзистор VT1 (КТ972, BD677, BD679, BD681), который управляет электромагнитным реле на 12 вольт.

Процесс записи номера ключа в EEPROM: приложить ключ к замку и после звукового сигнала нажать кнопку SA1. Эта кнопка должна быть расположена в скрытом,  недоступном для посторонних людей месте.

Для очистки всех номеров из EEPROM необходимо при выключенном питании нажать кнопку SA1, подать питание и удерживать кнопку  в течение 5 секунд. После очищения памяти EEPROM замок подаст звуковой сигнал. Общее количество серийных номеров, которые можно записать в память не более 21.

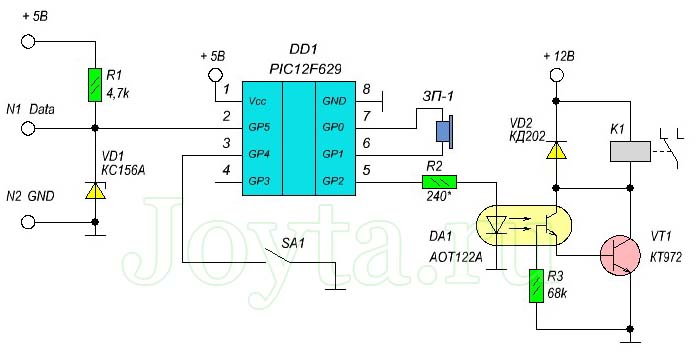

Чтобы микроконтроллер не пострадал от статического разряда, в схеме применен стабилитрон VD1 (КС156А, 1N4733A, BZX55C5V1)  на 5В.  В данном замке можно использовать любой из микроконтроллеров PIC16F627A, PIC16F628A, PIC16F648A. Для микроконтроллера PIC12F629/PIC12F675 имеется своя прошивка. Запитать схему можно от стабилизатора на  микросхеме LM317.
http://forumupload.ru/uploads/0019/d5/11/7/606574.jpg
При программировании PIC программатором, следует выставить следующие биты:

    Тип генератора IntRC,
    WDT включен,
    PWRT включен,
    MCLR выключен.

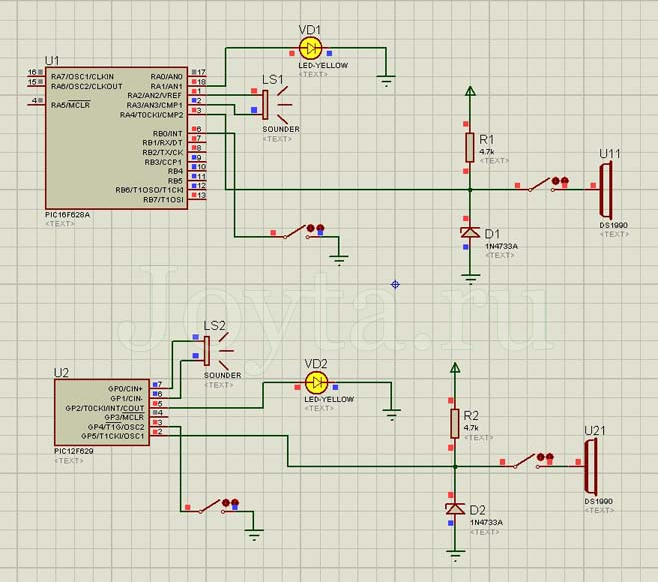

Схемы проверены в Proteus:
http://forumupload.ru/uploads/0019/d5/11/7/689471.png
скачать прошивку  https://www.joyta.ru/114-elektronnyj-za … n-ds1990a/
